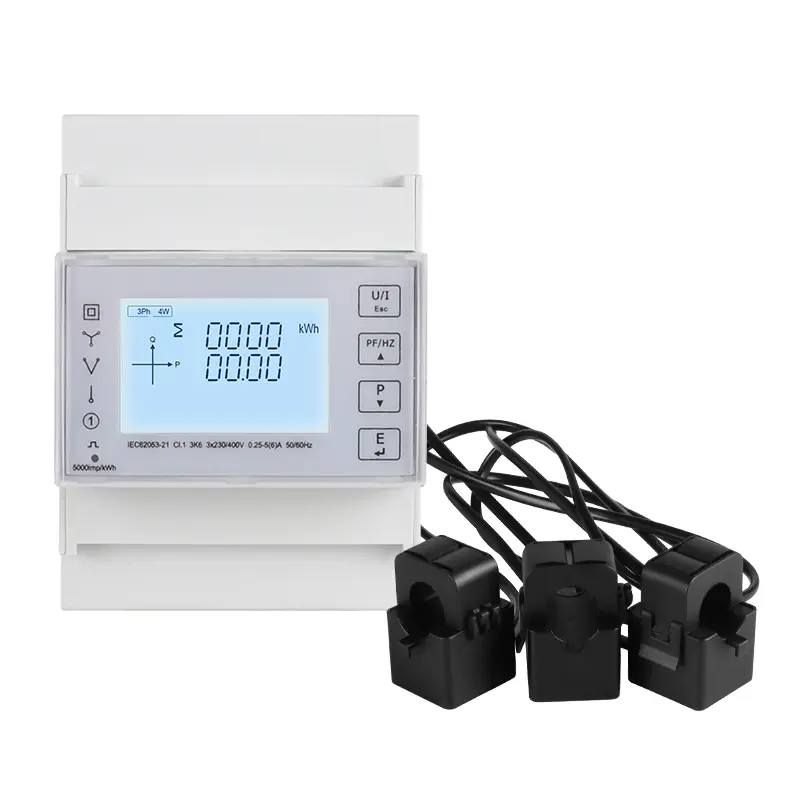

3P 4W Pengukuran presisi tinggi DIN Rail Energy Smart Meter

Xinkong Electrical adalah produsen dan pemasok dan pemasok Smart Meteran Smart Meter 3P 4W Profesional 4W di China. Kami telah berspesialisasi dalam pengukuran selama bertahun -tahun. Produk kami memiliki keunggulan harga yang baik dan mencakup sebagian besar pasar Asia Tenggara dan Tengah. Kami berharap dapat menjadi mitra jangka panjang Anda di Cina.

mengirimkan permintaan

Deskripsi Produk

3P 4W Pengukuran Presisi Tinggi DIN Rel Energy Smart Meter Adalah Meter Energi Fungsi Mutil Rel Rel. Produk ini dapat mendukung pengukuran dan analisis berbagai parameter daya, seperti tegangan, arus, empat daya kuadran parameter, faktor daya dll; Sementara itu Mereka juga bisa memberikan the measurement of multiple electric energy parameters, such as two way active energy, reactive energy, monthly and daily electricity consumption statistics.This series of products also can support the analysis of electric power parameter measurement in 1P2W and 3P4W grid environment, is suitable for power monitoring for photovoltaic inverter, new energy electricity consumption statistic analysis, real time power monitoring and a variety of other environments, has the multi-function, high stability and long Karakteristik Hidup. Rangkaian produk ini dengan antarmuka komunikasi rs485, maksimum baud rate Mendukung 38400bps, mendukung protokol komunikasi Modbus RTU. Ini dapat dengan mudah mewujudkan fungsi data jarak jauh, dan mengadopsi desain LCD layar lebar dan kunci sentuh, yang dapat dengan mudah melakukan tampilan lokal dan mengatur operasi parameter varitas. Produk memiliki fungsi perlindungan kata sandi, yang memastikan keamanan data produk.

3P 4W Pengukuran Presisi Tinggi DIN Rel Energy Smart Meter dirancang untuk pemantauan energi listrik inverter fotovoltaik, analisis statistik konsumsi listrik energi baru, kebutuhan pemantauan daya utilitas sistem daya dan bangunan cerdas. Fungsi komunikasi yang lengkap sangat cocok untuk berbagai sistem kontrol, sistem SCADA dan Sistem Manajemen Energi.

Karakteristik

Akses 100Adirect arus maksimum

Pemasangan Rel DIN, Standar 4 Modulus Lebar.

Pengukuran parameter multi-fungsi, memberikan tegangan, arus, daya aktif, daya reaktif, daya yang jelas, daya Faktor, sudut fase, dll.

Menyediakan berbagai data statistik dan fungsi penyimpanan lokal, seperti daya dua arah, permintaan dan data statistik lainnya. Memberikan statistik konsumsi listrik bulanan selama 12 bulan terakhir dan statistik konsumsi listrik harian selama 31 hari terakhir

Mendukung fungsi komunikasi RS485, Baud Rate hingga 38400bps, mendukung protokol Modbus RTU.

Mendukung satu antarmuka output pulsa optocoupler, dan parameter output dapat diatur.

Waktu penyegaran LCD adalah 1 detik, Dukung manual atau otomatis Tampilan gulir (dapat dikonfigurasi)

Parameter

1. Unit dapat mengukur dan menampilkan
RMS sesaat Nilai
Saat ini	Per fase, netral
Voltase	L-L, L-N
Frekuensi	45 hingga 65Hz
Daya aktif	Total dan per fase
Faktor daya	Total dan per fase
Energi Nilai (termasuk: impor, Ekspor, Impor + Ekspor)

Energi aktif	0 hingga 999999.999 kWh
Energi Aktif Multi -Tarif (T1 - T4)	0 hingga 999999.999 kWh
2. Unit dapat mengukur dan komunikasi dibaca
Energi Nilai
Energi yang jelas (total)	0 hingga 9999999999 ragi
Multi-tarif reaktif Energi (T1 - T4)	0 hingga 999999.999 kvarh, termasuk: impor, ekspor, impor+ekspor
Konsumsi listrik bulanan selama 12 bulan terakhir	Total energi aktif Kisaran: 0 hingga 999999.999 kWh
Konsumsi energi harian selama 31 hari terakhir	Total energi aktif Kisaran: 0 hingga 999999.999 kWh
3. Unit dapat diselesaikan
Kelas komunikasi	Alamat Modbus, Baud Rate, Parity Bit, Stop Bit
Kelas Konfigurasi Sistem	Kata Sandi Pengguna (HMI), Jenis Sistem Daya
Kelas output pulsa	Jenis output pulsa, lebar output pulsa, laju output pulsa
Kelas Waktu	Waktu tampilan gulir otomatis, backlit Waktu, waktu sistem (RTC), tarif waktu

Spesifikasi

Listrik Karakteristik
Jenis pengukuran		RMS termasuk harmonik pada sistem AC, dukungan 1P2W, 3P3W, 3P4W
Akurasi pengukuran	Tegangan, arus	Kelas 0,5, menurut IEC 61557-12
	Daya aktif	Kelas 1 / 0,5, menurut IEC 61557-12
	Kekuatan reaktif	Kelas 2, menurut IEC 61557-12
	Kekuatan yang jelas	Kelas 1, menurut IEC 61557-12
	Energi aktif	Kelas 1 / 0,5, menurut IEC 62053-22, IEC 61557-12
	Energi reaktif	Kelas 2, menurut IEC 62053-23, IEC 61557-12
	Faktor daya	Kelas 1, menurut IEC 61557-12
	Frekuensi	Kelas 0.2, menurut IEC 61557-12
	Distorsi Harmonik	Kelas 2, menurut IEC 61557-12
Tingkat Pembaruan Data		1 detik. Opsional 100 ms
Tegangan input	Flotage limpa (satu)	230 VAC (L-N) / 400 VAC (L-L)
	Koneksi langsung	Kisaran terukur: 85 hingga 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Rentang frekuensi	45 hingga 65 Hz
	Kapasitas kelebihan beban	2*un selama 1 detik
Arus input	Rentang yang diukur	0,005 hingga 100 A, arus dasar (IB) adalah 10a
Arus input	Kapasitas kelebihan beban	30*IMAX untuk 0,01 detik
Output pulsa	Tipe antarmuka	Open Collector Optocoupler
	Denyut nadi konstan	400 / 100/10/1 Imp / kWh (kvarh) (dapat dikonfigurasi)
	Lebar denyut nadi	60/100/200 milidetik (dapat dikonfigurasi), default adalah 100milliseconds
	Jenis Output Nadi	Impor/Ekspor/Total Energi Aktif, Impor/Ekspor/Total Energi Reaktif (Dapat dikonfigurasi)
	Kelas	Kelas A, menurut IEC 62053-31
	Tegangan input	5 ~ 27 VDC
Lampu indikator pulsa pada panel		Konstanta pulsa adalah 400IMP/kWh
Akurasi jam waktu-nyata		0,5 s/d

Mekanis Karakteristik
Tingkat Perlindungan IP (IEC 60529)	Dirancang untuk tampilan depan IP51, bodi IP30 meter

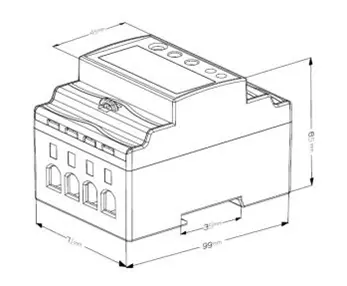

Dimensi (W X H X D)	99 x 71 x 65 mm
Posisi pemasangan	DIN Rel Mounting
Bahan case meter	UL 94 V-0
Lingkungan Karakteristik
Suhu operasi	-25 hingga+55 ℃
Suhu penyimpanan	-40 hingga+80 ℃
Kelembaban	<90%, tidak mengondensasi
Gelar Polusi	2
Ketinggian	Hingga 2000m
Getaran	10 Hz hingga 150Hz, IEC 60068-2-6
Elektromagnetik Karakteristik
Pelepasan elektrostatik	Level 4, menurut IEC 61000-4-2 (1)
Kekebalan terhadap bidang yang dipancarkan	Level 3, menurut IEC 61000-4-3 (1)
Kekebalan terhadap transien cepat listrik	Level 4, menurut IEC 61000-4-4 (1)
Kekebalan terhadap gelombang	Level 4, menurut IEC 61000-4-5 (1)
Kekebalan terhadap gangguan	Level 3, menurut IEC 61000-4-6 (1)
Kekebalan terhadap medan magnet	IEC 61000-4-8 (1)
Kekebalan terhadap saus tegangan	IEC 61000-4-11 (1)
Emisi terpancar	Kelas B, Menurut EN55011
Melakukan emisi	Kelas B, Menurut EN55011
Harmonik	IEC 61000-3-2 (1)
(1): Tes eksperimental dilakukan sesuai dengan persyaratan kelas produk kelas industri di IEC61326-1
Keamanan
Kategori pengukuran	Cat III, menurut IEC 61010-1
Kategori tegangan tegangan	Cat III, menurut IEC 61010-1
Isolasi	Tes tegangan AC: 4kV selama 1 menit
Isolasi	Tes tegangan impuls: 6kv - 1.2/50μs bentuk gelombang
Kelas pelindung	II, menurut IEC61010-1
Komunikasi
Antarmuka Standar dan Protokol	2-kawat RS485, MODBUS RTU
Buad rate	1200 hingga 38400 bps, default adalah 9600 bps
Bit paritas	Tidak ada, bahkan, aneh, default tidak ada
Berhenti Bit	1 atau 2, default adalah 1
Waktu respons	<100ms
Mode transmisi	setengah dupleks
Jarak transmisi	Hingga 1000m
Max. Pemuatan bus	64 PC
