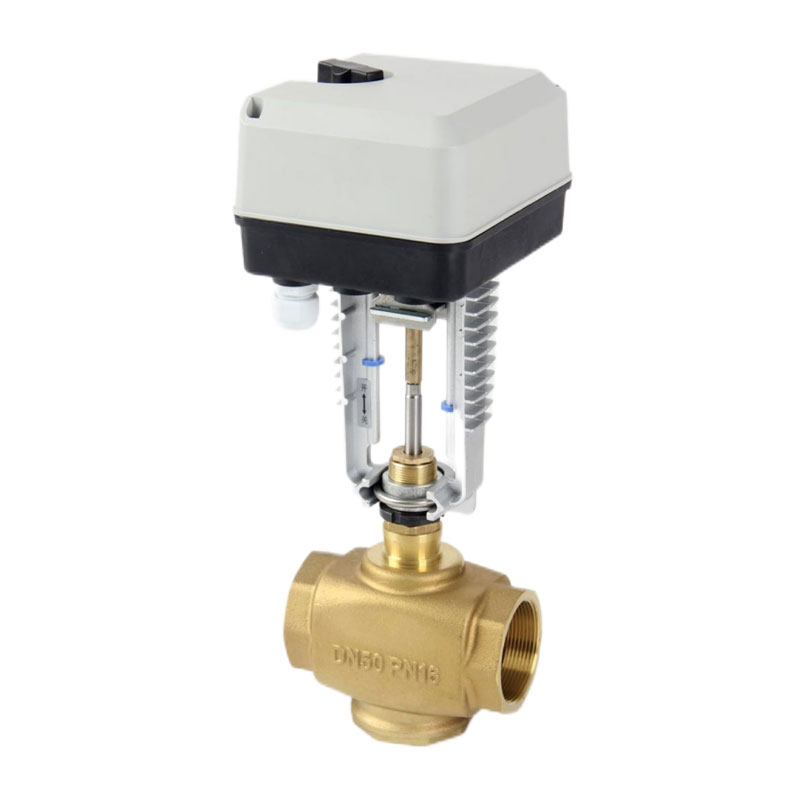

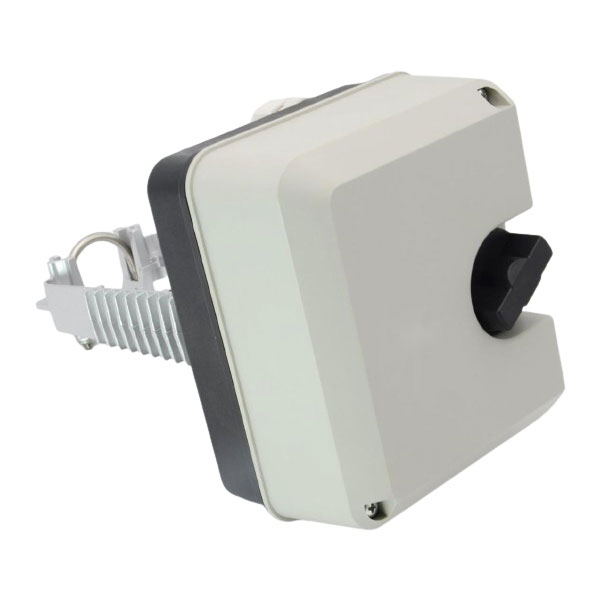

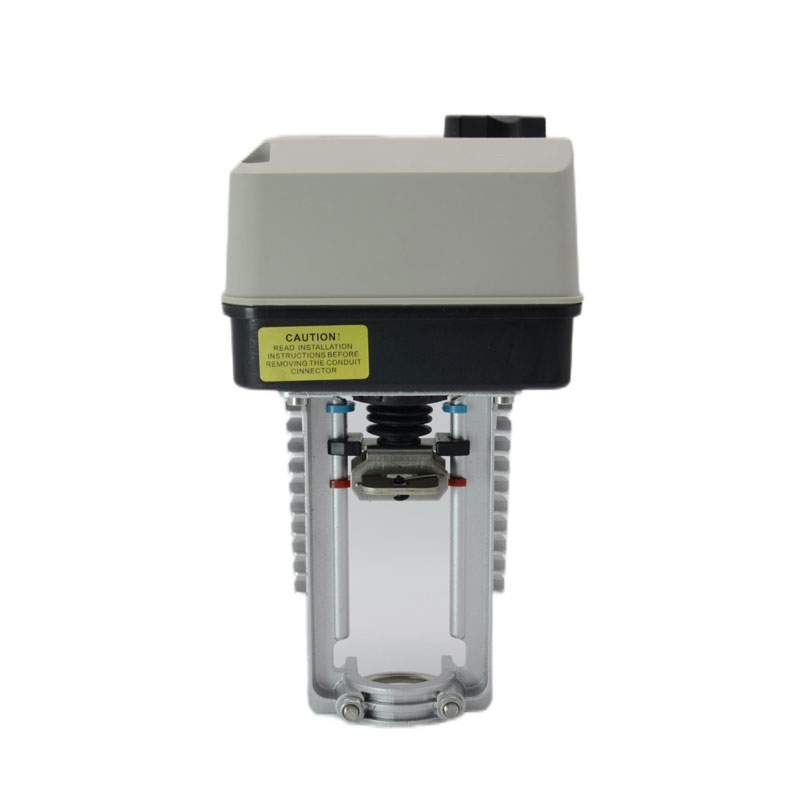

Aktuator Listrik Seri A8088

Aktuator A8088 memiliki dua jenis nilai switching (31) dan nilai analog (32), yang dicocokkan dengan DN40 / Katup pengatur DN50 / DN65. Ini banyak digunakan di udara pengkondisian, pendinginan, pemanasan dan bangunan instalasi kontrol otomatis yang sederhana dan cepat sistem, yang secara akurat dapat menyesuaikan media aliran dalam sistem untuk mencapai tujuan mengendalikan suhu, tekanan dan penghematan energi

mengirimkan permintaan

Deskripsi Produk

Fitur Produk

◆ Tidak diperlukan batang penghubung, pemasangan sederhana dan cepat

◆ Konsumsi energi rendah, bebas perawatan

◆ Posisi fail-safe opsional (bila sinyal kontrol hilang)

◆ DC0 (2) ~ sinyal masukan 10V (analog)

◆ Sinyal umpan balik DC2 ~ 10V (analog)

◆ Batas titik akhir dan saklar manual

◆ Desain anti korosi

◆ Penempatan katup yang tepat

◆ Fungsi adaptif goresan (analog)

Parameter teknik

Karakteristik listrik	AC24V 50/60Hz	Bahan-bahan yang digunakan	Roda gigi: POM, nilon
Mendorong dorongan	800 Newton		Pelat bawah peredam: baja galvanis
kekuatan	Maksimum 12VA (pada AC24V)		Braket: paduan aluminium die-cast
Rencana perjalanan yang efektif	20/40mm		Cangkang: plastik rekayasa ABS tahan api
waktu perjalanan	Jika frekuensinya 50Hz,114s. Jika frekuensinya 60Hz,95s	Batas suhu	Suhu sekitar: -10 ~ 50 ° C Suhu penyimpanan: -40 〜50 °C
Resistansi keluaran	1KQ	kelembaban	1% ~ 95% RH tanpa kondensasi
Tingkat perlindungan	IP54	Suhu cairan	<150℃
berat	2,4kg	Spesifikasi bodi	DN40 / DN50 / DN65 (katup pengatur)

Diagram pengkabelan

Instalasi Produk

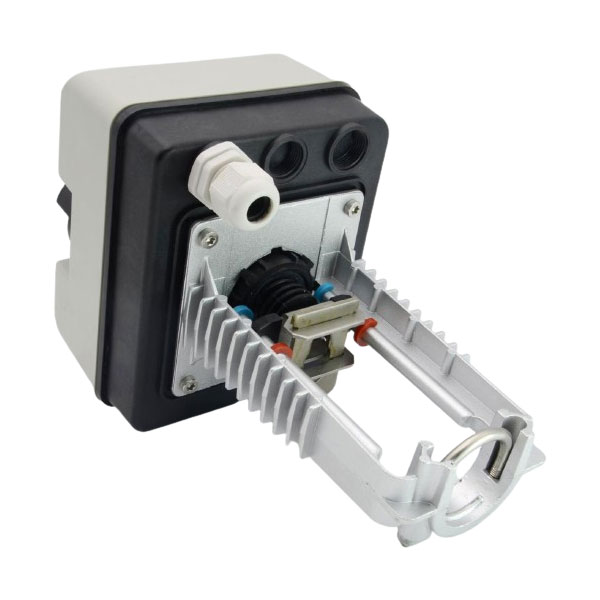

1. Masukkan pengemudi ke leher atas badan katup, Gunakan kunci pas Allen 4 mm untuk mengencangkan sekrup set.
(Catatan: Perbaiki sekrup kanan terlebih dahulu)

2. Dorong klem tetap dari sisi pegas agar tetap terdorong; Angkat tutup batang, dan pasang kepala tutup batang pada tempatnya alur penjepit

3. Kendurkan klem pengikat tutup batang lalu kencangkan tutup batang; Periksa untuk memastikan bahwa penjepit tetap menjepit tutup batang.

4. Lepaskan tombol putar operasional manual lalu kendurkan sekrup rumah penggerak, Buka penutupnya

Operasi Produk

Penggeraknya digerakkan oleh motor sinkron reversibel dengan batang katup naik atau turun. Ketika katup bisa dibuka atau ditutup sepenuhnya, gaya reaksi akan dihasilkan pada pengemudi, saklar mikro di dalam pengemudi akan dimatikan energinya, dan pengemudi akan berhenti bekerja. Berhentilah di titik mana pun dengan mantap ketika tidak ada sinyal. Sinyal yang dikirim oleh pengontrol tambahan penggerak dapat membuat motor berputar searah jarum jam atau berlawanan arah jarum jam

Ukuran Model

Tindakan pencegahan

◆Saat memperbaiki pengemudi, catu daya harus dimatikan untuk mencegah kerusakan pada bagian mesin atau menghindari kebocoran listrik yang menimbulkan korban jiwa.

◆ Saat listrik tersambung, jangan mencoba menyambungkan atau melepaskan kabel.

◆ Pengemudi harus dilindungi untuk mencegah kebocoran air dan kerusakan pada komponen internal dan motor.

◆ Pengemudi tidak boleh ditutupi oleh bahan isolasi termal.
