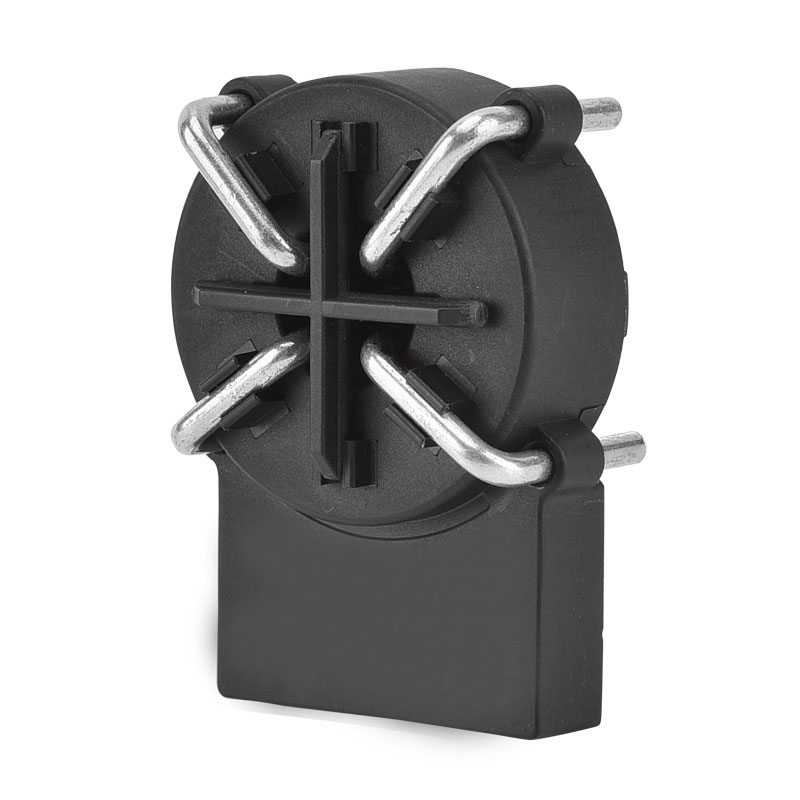

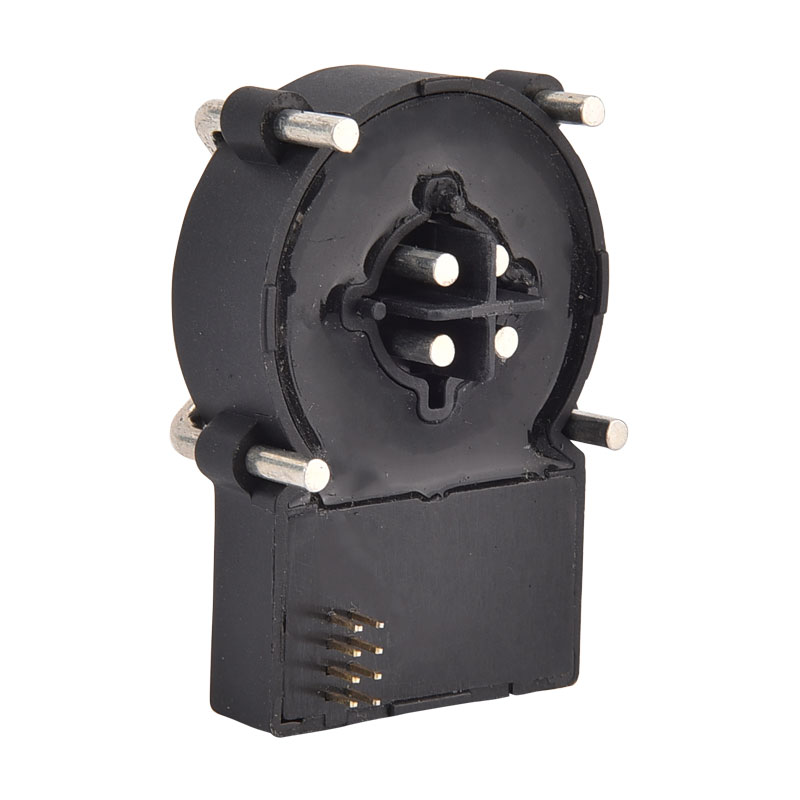

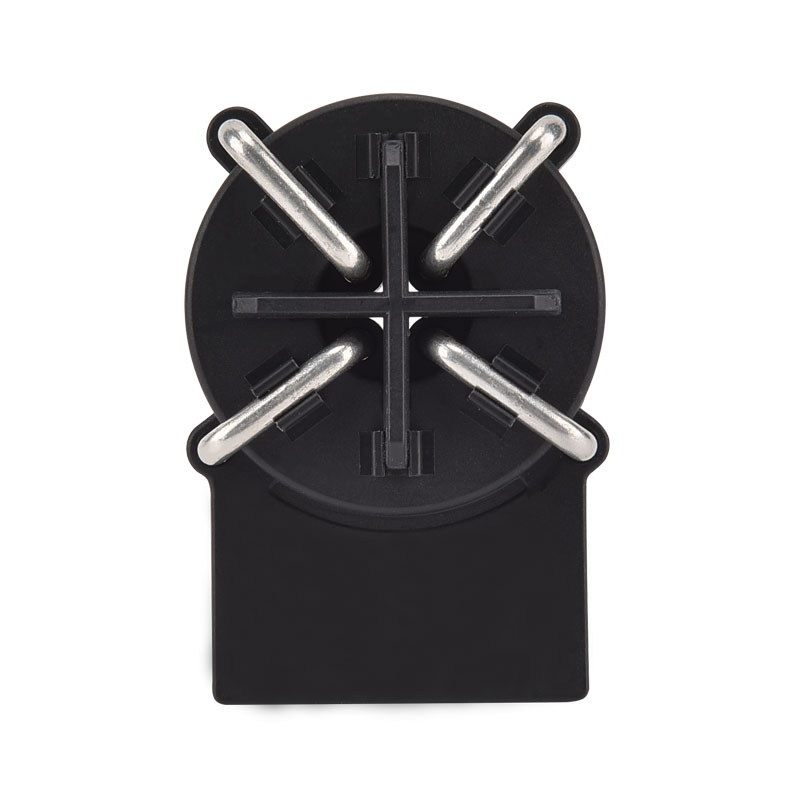

AC/ DC Deteksi Kebocoran Unit Pemantauan Arus Residual

Xinkong adalah produsen dan pemasok unit pemantauan AC/ DC yang profesional dengan pengalaman dan pemasok dengan pengalaman bertahun -tahun. Deteksi kebocoran AC/ DC Unit pemantauan saat ini dapat memenuhi banyak aplikasi, jika Anda tertarik pada layanan kualitas kami, Anda dapat berkonsultasi dengan kami sekarang, dan kami akan segera menghubungi Anda. Fungsi keamanan penting dari perangkat ini adalah monitor arus kebocoran seluruh sistem dari modul daya terhadap Bumi. Sistem yang rusak dapat menjadi berbahaya bagi orang atau menyebabkan kebakaran. Sebelum datang sejauh ini, modul daya harus terputus dari jaringan. Arus bocor berisi komponen DC dan AC. Oleh karena itu diperlukan unit pemantauan sensitif AC/DC.

Model:XKCA-01-MD

mengirimkan permintaan

Deskripsi Produk

Xinkong adalah produsen dan pemasok unit pemantauan residual AC/ DC Residual, yang terkenal dengan layanan berkualitas. Wenzhou Xinkong Import & Export Co., Ltd. adalah perusahaan inovatif yang mengintegrasikan penelitian ilmiah, produksi, dan penjualan. Jaringan penjualan perusahaan mencakup banyak negara dan wilayah seperti Eropa dan Asia Tenggara, dan kualitas dan layanan produknya diterima dengan baik oleh pelanggan. Anda dapat yakin akan membeli unit pemantauan arus residual AC/ DC dari kami.

Modul deteksi arus residual seri XKCA secara luas berlaku, terutama di stasiun pengisian daya publik untuk kendaraan listrik, sepeda motor listrik, sepeda listrik, biaya pengisian daya, dan manajemen keselamatan daya. Ini menawarkan penggunaan sederhana dan instalasi yang mudah.

Fitur

■ Pasokan tunggal +5 V
■ Output drain terbuka ganda, indikasi perjalanan 20MAAC/6MADC
■ Konduktor primer 3 fase pada modul (Typ. 32a, maks. 40A)
■ Output PWM untuk indikasi nilai arus residu DC (0 ~ 30mA)
■ Output kesalahan untuk indikasi kesalahan sistem
■ Dipasang di papan PCB
■ Fungsi uji diri

Aplikasi

■ Deteksi kesalahan tanah

■ Stasiun Pengisian Kendaraan Listrik

■ Deteksi arus kebocoran konverter

Standar

■ Berlaku untuk IEC 62752 Sisa Persyaratan Saat Ini

■ Berlaku untuk IEC 62955 Persyaratan Saat Ini Sisa untuk RDC-PD

■ Berlaku untuk UL2231 Persyaratan Saat Ini Residual

■ Komponen yang dirancang ROHS/jangkauan penuh

Penerapan Produk

Skema aplikasi khas ：

Definisi Pin ：

Pin-no	Nama pin	Fungsi
1	Kesalahan	■ Pin Output Open-Collector untuk Menunjukkan Kondisi Kesalahan Sistem ■ Saat tidak ada kesalahan sistem, pin ini akan dilakukan untuk GND ■ Saat kesalahan sistem terjadi, pin ini akan menjadi impedansi tinggi
2	Test-in	■ Ketika pin ini dilakukan ke 0VDC, modul akan menghitung drift nol-poin dan menyimpan nilai untuk mendaftar di MCU untuk menyelesaikan operasi kalibrasi. ■ Setelah kalibrasi selesai, sistem akan secara internal menghasilkan arus residu yang disimulasikan, untuk memeriksa apakah modul dapat melakukan respons yang benar. Selama prosedur ini, x20-out & x6-out akan beralih ke impedansi tinggi jika modul bekerja dengan benar. Perhatian: ■ Saat menggunakan fungsi test-in, sirkuit utama harus cut-off untuk memastikan tidak ada aliran arus residu ■ Saat menggunakan fungsi pin ini, silakan ikuti angka diagram waktu
3	X6-out	■ Jika arus residual melebihi nilai tripping DC yang sudah ditentukan sebelumnya (untuk modul ini biasanya 4,5 madc), output ini dalam keadaan impedansi tinggi ■ Ketika total residual arus R.M. ■ Saat kesalahan sistem terjadi, output ini dalam keadaan impedansi tinggi ■ Untuk kondisi normal lainnya, output ini berada di level rendah (GND)
4	X20-out	■ Jika arus residual melebihi nilai tersandung semua-arus yang telah ditentukan sebelumnya (untuk Pure-AC biasanya 17,8 MAAC), output ini dalam keadaan impedansi tinggi ■ Saat kesalahan sistem terjadi, output ini dalam keadaan impedansi tinggi ■ Untuk kondisi normal lainnya, output ini berada di level rendah (GND)
5	Gnd	■ Tanah
6	VDD	■ Catu Daya Modul, Tegangan Standar 5VDC ■ Input tegangan yang diperlukan untuk berada di dalam 4.85 ~ 5.15VDC, kemampuan output daya> 100mA ■ Riak catu daya ≤ 150mv (Disarankan untuk menggunakan sirkuit LDO, untuk referensi IC LP2985A-50DB)
7	PWM	■ Menunjukkan komponen arus residu DC dengan siklus tugas dengan 8kHz pwm ■ Resolusi output = 3,33%/madc dari 0 ~ 30madc ■ Akurasi tentang ± 0,5mA
8	N.C.	■ Tidak digunakan

Karakteristik Listrik/Keandalan:

	Arang	Min	Typ	Max	Satuan
1	Arus RMS nominal primer (1Phase / 3Phase)		32	40	A
2	Tegangan suplai	4.85	5	5.15	V
3	Suhu operasi ambien	-40		+105	℃
4	Suhu penyimpanan ambien	-20		+65	℃
5	Konsumsi Daya Statis			110	MW
6	Clearance Listrik; Primer-Primer	6.5			mm
7	Clearance Listrik; Primer-Secondary	10			mm
8	Jarak Creepage; Primer-Primer	8			mm
9	Jarak Creepage; Primary-Secondary	10			mm
10	Input tegangan, level rendah	0		0.6	V
11	Input tegangan, level tinggi	4.2		5	V
12	Kehidupan Desain Teoritis	20			Tahun
13	Ketinggian operasi			4000	m

Trip-Current (Residual Current Terkait Karakteristik) ：

	Wav	Freq	Min	Typ	Max	Satuan
1	Ac	50Hz	15	17.8	20	ma
2	A0	50Hz	11	17	26	ma
3	A90	50Hz	10	18.5	27	ma
4	A135	50Hz	10	22.9	28	ma
5	2pdc	-	3.5	5.0	7	ma
6	3pdc	-	3.1	4.5	6.2	ma
7	S-DC	-	3.0	4.5	6.0	ma

Trip-time (karakteristik terkait saat ini) ：

	Wav	Freq	Saat ini	Typ	Max	Satuan
1	Ac	50Hz	30mA	50	1000	MS
2	Ac	50Hz	60mA	16	100	MS
3	Ac	50Hz	150mA	15	60	MS
4	Ac	50Hz	5a ~ 100a	8.5	60	MS
5	A0	-	42mA	25	100	MS
6	A0	-	84mA	18	60	MS
7	A0	-	210mA	10	60	MS
8	A0+DC	-	42mA+6madc	18	60	MS
9	A0+DC	-	84MA+6MADC	15	60	MS
10	A0+DC	-	210mA+6madc	15	60	MS
11	S-DC	-	6mA	48	1000	MS
12	S-DC	-	60mA	16	100	MS
13	S-DC	-	300mA	8.5	60	MS
14	2PDC/3PDC	-	60mA	20	100	MS
15	2PDC/3PDC	-	120mA	15	60	MS
16	2PDC/3PDC	-	300mA	12	60	MS
17	2PDC/3PDC	-	5a ~ 100a	12	60	MS

Dimensi produk (mm) ：

Diagram Waktu ：

■ t0 sebagai waktu tunggu untuk stablisasi sistem, t0≈ 270ms

■ T1 Sebagai waktu tunggu, disarankan T1 ≥ 100ms

■ T2 Sebagai kalibrasi dan waktu pemesanan uji diri, disarankan 50ms ≤ t2 ≤ 100ms

■ T3 Sebagai waktu tunggu untuk uji diri DC, T3≈ 200ms, disarankan untuk membaca x6-out setelah 300ms

■ T4 Sebagai waktu tunggu untuk AC Self-test, T4≈ 690ms, disarankan untuk membaca x30-out setelah 300ms

■ T5 sebagai waktu durasi indikasi self-test AC, T5 ≈ 1580ms

■ T6 sebagai waktu durasi indikasi self-test DC, T6 ≈ 1090ms

Sirkuit uji mandiri ：

■ 2 Menempel pada ZCT untuk menghasilkan arus residu DC yang disimual

■ Dengan menggunakan VDD untuk menghasilkan nilai tipikal = 6.53 MADC Simulasi Sidual Arus

■ Arus ini adalah kondisi tersandung yang paling terbatas untuk menguji apakah sistem berfungsi dengan benar

Digital Signal Flip Threshold ：

■ Untuk menghindari osilasi sinyal, tripping output sinyal membalik telah diatur dengan ambang batas tersandung dan ambang pemulihan

■ Saat tersandung ambang batas tercapai, flip x-out terkait, dan ketika arus berkurang ke ambang pemulihan , flip x-out terkait lagi, kembali ke keadaan tingkat rendah
