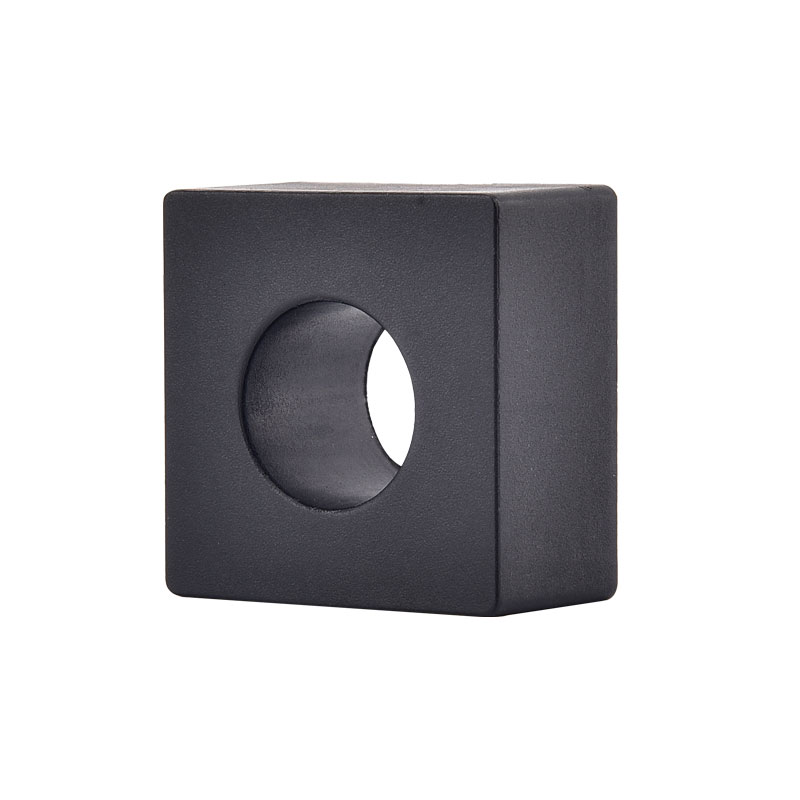

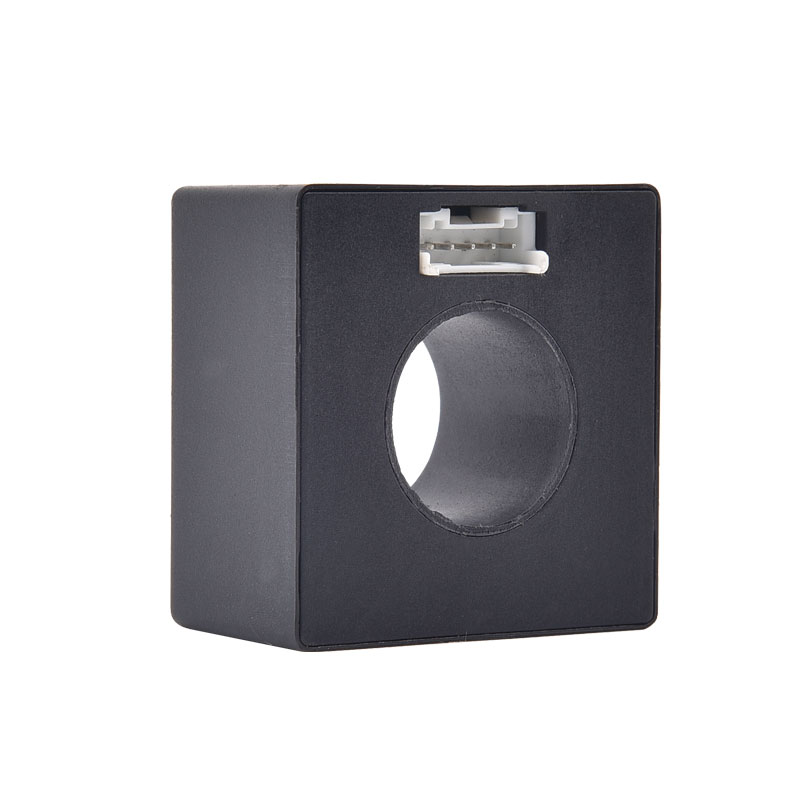

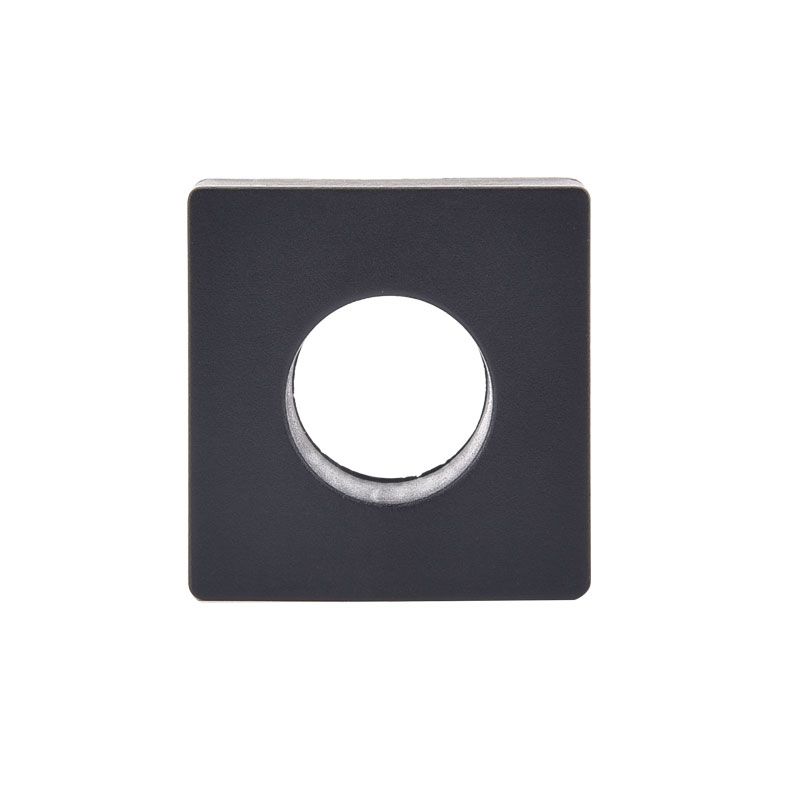

Pengujian isolasi sensor bocor tipe-B

Xinkong adalah pengujian isolasi profesional produsen sensor dan pemasok sensor B-Type dengan pengalaman bertahun-tahun. Pengujian isolasi Sensor bocor tipe B dapat memenuhi banyak aplikasi, jika Anda tertarik dengan layanan kualitas kami, Anda dapat berkonsultasi dengan kami sekarang, dan kami akan segera menghubungi Anda. Fungsi keamanan penting dari perangkat ini adalah monitor arus kebocoran seluruh sistem dari modul daya hingga Bumi. Sistem yang rusak dapat menjadi berbahaya bagi orang atau menyebabkan kebakaran. Sebelum datang sejauh ini, modul daya harus terputus dari jaringan. Arus bocor berisi komponen DC dan AC. Oleh karena itu diperlukan unit pemantauan sensitif AC/DC.

mengirimkan permintaan

Deskripsi Produk

Xinkong adalah produsen dan pemasok sensor bocor-type isolasi, yang terkenal dengan layanan berkualitas. Wenzhou Xinkong Import & Export Co., Ltd. adalah perusahaan inovatif yang mengintegrasikan penelitian ilmiah, produksi, dan penjualan. Jaringan penjualan perusahaan mencakup banyak negara dan wilayah seperti Eropa dan Asia Tenggara, dan kualitas dan layanan produknya diterima dengan baik oleh pelanggan. Anda dapat yakin untuk membeli pengujian isolasi sensor kebocoran tipe-B dari kami.

Fitur

■ Pasokan tunggal +5 V

■ Output level tinggi dan rendah

■ Fungsi uji diri

■ Dipasang di papan PCB

Aplikasi

■ Deteksi kesalahan tanah

■ Stasiun Pengisian Kendaraan Listrik

■ Deteksi arus kebocoran konverter

Standar

■ Berlaku untuk IEC 62752 Sisa Persyaratan Saat Ini

■ Berlaku untuk IEC 62955 Sisa Persyaratan Saat Ini untuk RDC-MD

■ Komponen yang dirancang ROHS/jangkauan penuh

Ringkasan

Fungsi keamanan penting dari perangkat ini adalah monitor arus bocor dari seluruh sistem dari modul daya terhadap Bumi. Sistem yang rusak dapat menjadi berbahaya bagi orang atau menyebabkan kebakaran. Sebelum datang sejauh ini, modul daya harus terputus dari jaringan. Arus bocor berisi komponen DC dan AC. Oleh karena itu diperlukan unit pemantauan sensitif AC/DC.

Modul deteksi arus residual seri XKCA secara luas berlaku, terutama di stasiun pengisian daya publik untuk kendaraan listrik, sepeda motor listrik, sepeda listrik, biaya pengisian daya, dan manajemen keselamatan daya. Ini menawarkan penggunaan sederhana dan instalasi yang mudah.

Skema aplikasi khas ：

Definisi Pin ：

Nomor pin	Simbol	Jenis pin	Fungsi
1	VDD	Kekuatan	Catu Daya Modul, Tegangan Standar 5VDC Input tegangan yang diperlukan untuk berada dalam 4,85 ~ 5.15VDC, kemampuan output daya> 100mA Riak catu daya ≤ 150mv
2	PERJALANAN	KELUARAN	Saat arus residu melebihi ambang batas, level output berubah dari bawah ke tinggi
3	Gnd	Kekuatan	Tanah
4	Cal	Masukan	Ketika pin ini dilakukan ke 0VDC, modul akan menghitung drift nol-titik dan menyimpan nilai untuk mendaftar di MCU untuk menyelesaikan operasi kalibrasi. Saat menggunakan fungsi CAL, sirkuit utama harus cut-off untuk memastikan tidak ada aliran arus residual
5	TES	Masukan	Sebelum memulai pengisian daya, lakukan tes simulasi pada produk melalui pin ini untuk memverifikasi apakah fungsi produk secara normal

Karakteristik Listrik/Keandalan:

	Arang	Min	Typ	Max	Satuan
1	Arus RMS nominal primer (1Phase / 3Phase)		32	80	A
2	Tegangan suplai	4.85	5	5.15	V
3	Kelembaban relatif			95	%
4	Suhu operasi ambien	-40		+105	℃
5	Suhu penyimpanan ambien	-20		+65	℃
6	Konsumsi daya			≤110	MW
7	Input/output tegangan, level rendah	0		0.6	V
8	Input/output tegangan, level tinggi	4.2		5	V
9	Kehidupan Desain Teoritis		≧ 20		Tahun
10	Ketinggian operasi			≤4000	m

Trip-Current (Residual Current Terkait Karakteristik) ：

	Wav	Freq	Min	Typ	Max	Satuan
1	S-DC	-	3	4.5	6	ma
2	2pdc	-	3.5	5	7	ma
3	3pdc	-	3.1	4.5	6.2	ma

Trip-time (karakteristik terkait saat ini) ：

	Wav	Freq	Saat ini	Typ	Max	Satuan
1	S-DC	-	6mA	100	1000	MS
2	S-DC	-	60mA	50	300	MS
3	S-DC	-	200mA	50	100	MS
4	2pdc	-	60mA	50	300	MS
5	2pdc	-	200mA	50	100	MS
6	3pdc	-	60mA	50	300	MS
7	3pdc	-	200mA	50	100	MS

Notrip-time (karakteristik terkait arus residual) ：

	Wav	Freq	Saat ini	Batas rendah	Satuan
1	Ac	50Hz	30mA	∞	MS
2	Ac	50Hz	60mA	300	MS
3	Ac	50Hz	150mA	80	MS
4	Ac	50Hz	5a	80	MS

Dimensi produk (mm) ：

Catatan: Kabel terminal dapat disesuaikan.

Diagram Waktu ：

■ Kecepatan power-up VDD ≤ 5ms/v

■ T1 Sebagai waktu tunggu, disarankan T1 ≥ 100ms

■ 50ms≤ T2≤100ms, waktu rendah Cal lebih besar dari 50ms, produk mulai memasuki fase nol

■ t3≥500ms dan tunggu nol untuk menyelesaikannya

■ T4≈400ms, dan sinyal uji uji-uji harus menunggu sampai T3 selesai sebelum dapat diterapkan

■ Output pin trip durasi tinggi tx = 100ms (verifikasi fungsi tes mandiri)

■ ty = 100ms adalah trip pin waktu fading level tinggi (menonaktifkan verifikasi swa-tes)

Sirkuit uji mandiri ：

■ 2 Menempel pada ZCT untuk menghasilkan arus residu DC yang disimual
■ Dengan menggunakan VDD untuk menghasilkan nilai tipikal = 6.53 MADC Simulasi Sidual Arus
■ Arus ini adalah kondisi tersandung yang paling terbatas untuk menguji apakah sistem berfungsi dengan benar

Digital Signal Flip Threshold ：

■ Untuk menghindari osilasi sinyal, tripping output sinyal membalik telah diatur dengan ambang batas tersandung dan ambang pemulihan

■ Saat tersandung ambang batas mencapai, Flip x-out terkait, dan ketika arus berkurang ke ambang pemulihan , flip x-out terkait lagi, kembali ke keadaan tingkat rendah
